在電子電路設計中，場效應管（FET/MOS管）是繞不開的核心器件，小到消費電子的信號處理，大到工業設備、新能源汽車的功率控制，都離不開它。但很多工程師、電子愛好者都踩過選型的坑：要么器件發熱嚴重、壽命短，要么電路無法正常工作，要么成本白白浪費。

究其根本，是沒理清不同場景下場效應管的核心需求、參數匹配邏輯。本文將從場效應管基礎特性入手，全面拆解各類實用應用場景，幫你精準選型、避開誤區。

一、先搞懂：場效應管核心特性，決定適用場景

場效應管屬于電壓控制型器件，和三極管（電流控制型）相比，有著獨有的特性，這也是它能適配不同場景的關鍵：

1. 輸入阻抗極高：幾乎不消耗驅動電流，對信號源無負載，適合微弱信號處理；

2. 開關速度快：導通/截止響應迅速，支持高頻開關工作，損耗更低；

3. 導通電阻小：功率型器件導通損耗低，發熱少，能效高；

4. 噪聲低：熱穩定性好，無二次擊穿問題，適合信號放大；

5. 分類明確：主要分JFET（結型）、MOSFET（絕緣柵型），MOSFET又分N溝道、P溝道、增強型/耗盡型，不同類型適配場景差異極大。

簡單來說：小信號場景選JFET/小功率MOS管，大功率開關、驅動場景選功率MOS管，再結合場景電壓、電流、頻率需求細化選型，就不會出錯。

二、小信號處理場景：微弱信號放大與傳輸

這類場景對功率要求低，核心需求是低噪聲、高輸入阻抗、精準信號放大，主要用JFET和小功率MOS管。

2.1 音頻信號前置放大

音響、麥克風、耳機放大器的前置放大電路，是場效應管的經典應用。

? 核心需求：極低噪聲、高輸入阻抗，避免削弱微弱音頻信號，還原純凈音質；

? 選型要點：優先JFET或低壓小功率MOS管，追求低噪聲系數，無需大電流、高耐壓；

? 避坑提醒：切勿用大功率MOS管，不僅體積大、成本高，還會引入多余干擾，破壞音質。

2.2 傳感器信號采集

溫濕度、壓力、光電、氣體等傳感器，輸出的都是毫伏級微弱信號，必須用場效應管做信號預處理。

? 核心需求：高輸入阻抗、低功耗、小信號放大，防止信號衰減；

? 選型要點：選用輸入阻抗≥10?Ω的JFET/低壓MOS管，工作電流小，適配電池供電設備；

? 典型應用：智能儀表、醫療檢測設備、環境監測模塊。

2.3 模擬開關與信號切換

多路信號切換、模擬量選通電路，比如示波器信號切換、工控信號復用，會用場效應管做電子開關。

? 核心需求：開關速度快、導通電阻小、關斷隔離度高，無信號串擾；

? 選型要點：模擬開關專用MOS管，耐壓低、開關響應快，支持小信號雙向傳輸。

三、電源管理場景：高效電壓轉換與保護

電源電路是場效應管應用最廣泛的領域，覆蓋消費電子、工業電源、家電等，核心需求是高頻開關、低損耗、穩壓保護，全部采用功率MOS管。

3.1 DC-DC電壓轉換

手機、筆記本、行車記錄儀的升降壓電路，開關電源、車載電源模塊，都依賴MOS管實現高效電壓轉換。

? 核心需求：高頻開關能力（100kHz-2MHz）、低導通電阻、耐壓匹配電路電壓；

? 選型要點：

? 降壓電路：優先N溝道增強型MOS管，開關速度快、損耗低；

? 同步整流電路：上下管搭配N+P溝道MOS管，提升轉換效率；

? 關鍵參數：耐壓≥工作電壓2倍，額定電流覆蓋峰值電流，導通電阻越小發熱越少。

3.2 鋰電池/儲能電池保護

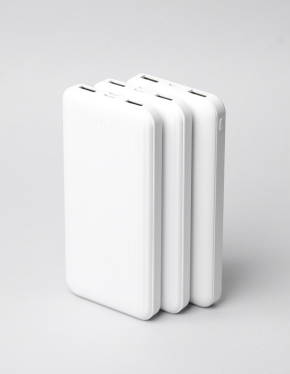

充電寶、手機電池、電動車電池的保護板，MOS管是核心保護元件。

? 核心需求：過充、過放、過流、短路快速切斷，低導通電阻、小體積；

? 選型要點：雙MOS管（N+P溝道）組合，響應時間＜100ns，導通電阻＜20mΩ，避免大電流發熱；

? 避坑提醒：耐壓需匹配電池電壓，比如鋰電池選20-30V耐壓，電流留足1.5倍余量。

3.3 AC-DC開關電源

適配器、充電器、工控開關電源，MOS管負責交流電轉直流電的高頻開關。

? 核心需求：高耐壓、耐大電流、熱穩定性好；

? 選型要點：600V/800V高壓功率MOS管，適配整流后的高壓直流，搭配散熱設計。

四、功率驅動場景：電機與大功率負載控制

這類場景屬于大電流、大功率應用，核心需求是大電流承載、快速驅動、抗干擾，專用大功率MOS管/模塊。

4.1 無刷/有刷電機驅動

無人機、電動車、3D打印機、電動工具的電機控制器，核心就是MOS管橋式電路。

? 核心需求：大電流輸出、快速換向、防直通短路；

? 選型要點：

? 電動車、工業電機：三相全橋6顆MOS管，選低導通電阻、大電流功率MOS管；

? 小型電機：H橋4顆MOS管，適配正反轉、調速控制；

? 典型應用：電動車控制器、無人機動力電機、智能窗簾電機。

4.2 LED照明驅動與調光

LED路燈、室內照明、顯示屏背光，用場效應管做恒流驅動和PWM調光。

? 核心需求：PWM高頻調光、恒流控制、低損耗；

? 選型要點：中低壓MOS管，導通電阻小，支持1kHz以上調光頻率，保證燈光無頻閃；

? 延伸場景：汽車大燈、氛圍燈調光，需滿足車規級耐溫、抗震要求。

4.3 大功率負載開關

家電、工業設備的電源開關、加熱模塊控制，替代傳統繼電器，實現無觸點開關。

? 核心需求：耐高壓、大電流、長壽命、無機械磨損；

? 選型要點：大功率MOS管，帶過溫、過流保護，適配感性/阻性負載。

五、汽車電子與新能源場景：嚴苛環境可靠運行

汽車、光伏、儲能等場景，環境惡劣、安全性要求高，必須用車規級/工業級場效應管。

5.1 車載電子系統

新能源汽車車載充電機（OBC）、DC-DC轉換器、電池管理系統（BMS）、車燈驅動。

? 核心需求：AEC-Q101車規認證、寬溫工作（-40℃~125℃）、高可靠性；

? 選型要點：650V高壓MOS管、低損耗、抗振動、耐潮濕，滿足車載安全標準。

5.2 光伏逆變器與儲能

光伏電站、家庭儲能系統，MOS管負責直流電轉交流電，提升發電效率。

? 核心需求：高耐壓、高頻開關、低損耗、長壽命；

? 選型要點：高壓大功率MOS管，適配光伏板高壓輸出，降低逆變損耗。

六、數字電路場景：邏輯運算與芯片核心

我們日常用的CPU、內存、閃存、單片機，內部核心就是MOS管組成的CMOS邏輯電路。

? 核心需求：超小體積、極低功耗、超高頻開關；

? 選型要點：低壓、微功耗CMOS-MOS管，實現邏輯門、觸發器、存儲器等數字電路，是現代數字芯片的基礎。

七、通用選型避坑指南：牢記3個核心原則

1. 電壓電流留余量：耐壓≥工作電壓2倍，額定電流≥峰值電流1.5倍，避免過壓過流損壞；

2. 匹配工作頻率：高頻開關電路選低柵極電荷（Qg）MOS管，降低開關損耗；低頻場景選導通電阻小的器件；

3. 場景定類型：小信號選JFET，電源/驅動選功率MOSFET，車載/工業選車規/工業級，普通消費電子選商用級。

結語

場效應管選型沒有“萬能款”，只有適配場景才是最優解。先明確電路場景：是小信號放大、電源管理，還是大功率驅動？再鎖定器件類型、核心參數，就能徹底告別選錯、用錯的問題。

無論是電子研發、維修，還是DIY制作，掌握不同場景下場效應管的應用邏輯，既能提升電路性能，又能控制成本、減少故障，讓每一次選型都精準無誤。
